负二正六层升降横移

所属分类:

PSH升降横移类

返回列表
  • 产品描述

    产品说明:
      负二正六层升降横移停车设备,地面一层只做横移运动,其他层做升降运动,每个停车位均有载车台,地面一层至五层留有横移空间;存取车辆时,地面二至六层载车台通过升降达地面一层,地面一层以上载车台通过一层载车台横移留出空位,将一层以上载车台降至一层地面驾驶员进入车库,存取车辆,完成存取过程。同理,地下层载车台升至一层地面驾驶员进入车库,存取车辆,完成存取过程;停泊在一层载车台的车辆可直接存取车辆。

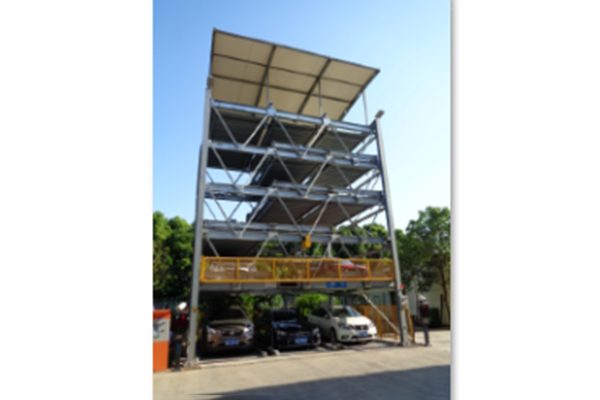

    产品实物图:

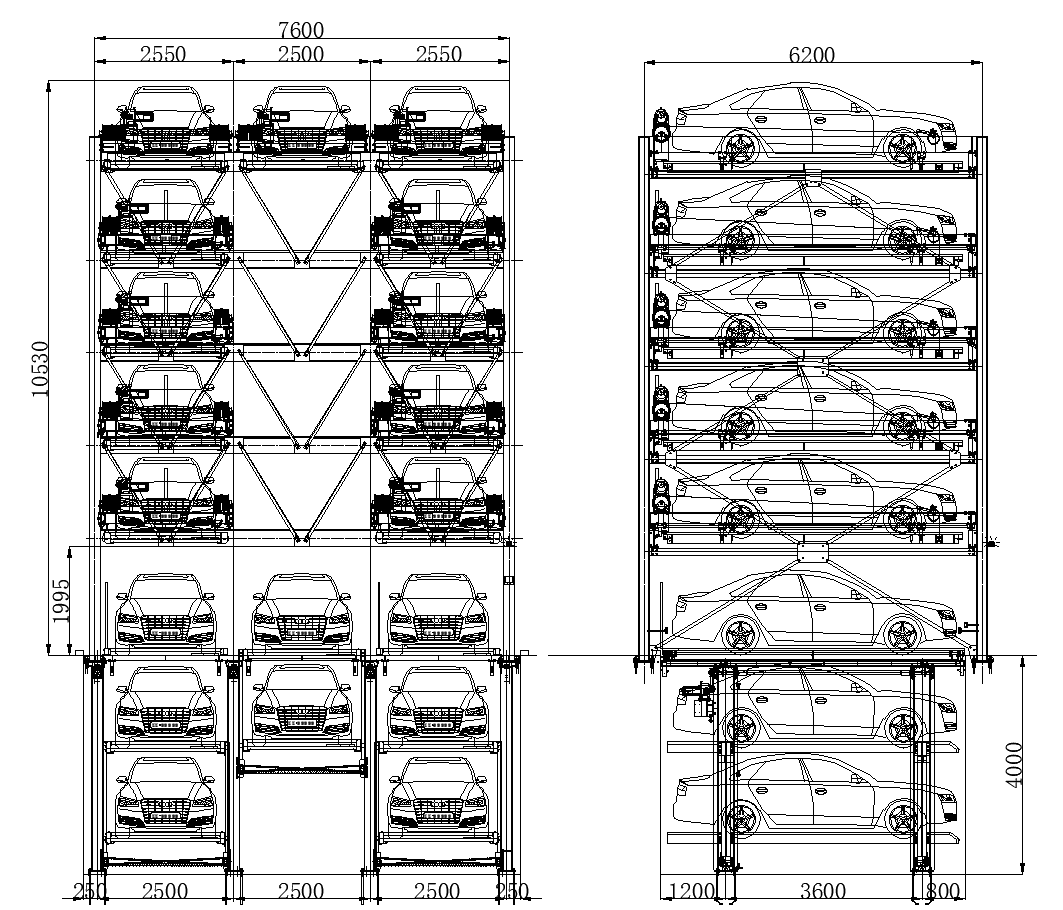

    产品结构图:

    产品参数:

    车型
    项目

    小型车
    (X型)

    中型车
    (Z型)

    大型车
    (D型)

    特大型车
    (T型)

    容车尺寸

    车长(mm)

    4400

    4700

    5000

    5300

    车宽(mm)

    1750

    1800

    1850

    1900

    车高(mm)

    1450

    1450

    1550

    1550

    车重(kg)

    2000

    2000

    2000

    2000

    设备尺寸

    列宽WP(mm)

    2500

    2500

    2500

    2500

    全宽L(mm)

    WP*3+300

    柱距A(mm)

    5600

    5900

    6200

    6500

    全长B(mm)

    A+500

    驱动装置

    方式

    电机+链条

    电源

    三相交流电380V 50Hz

    升降电机

    2.2KW/3.7KW

    横移电机

    0.2KW

    升降速度

    4~5m/min

    横移速度

    7~8m/min

    控制方式

    可编程控制器(PLC)

    停车、操作方式

    倒车入库、前进出库;IC卡或触摸屏操作

    土建要求

    地面平整度±5mm;预留基坑深4.5m。
